วิธีติดตั้งไม้ระแนงเทียม WPC บนโครงเหล็ก แบบสอดเหล็กและไม่สอดเหล็ก

วิธีติดตั้งไม้ระแนงเทียม ให้แข็งแรงและได้แนวสวย ไม่ได้ขึ้นอยู่กับการยิงสกรูเพียงอย่างเดียว แต่ต้องเลือกโครงสร้างให้เหมาะกับรูปแบบงาน กำหนดระยะตงตามหน้าตัดของระแนง และยึดอุปกรณ์ทุกตำแหน่งตามคู่มือของผู้ผลิต

สำหรับระแนงไม้เทียม NewTechWood รุ่น UHL-102 ขนาด 30.5 × 56 × 3,000 มิลลิเมตร สามารถติดตั้งได้ 2 ระบบหลัก ได้แก่

1. ระบบเหล็กฉากแบบไม่สอดเหล็ก
2. ระบบเหล็กฉากแบบสอดเหล็กเสริมภายในระแนง

บทความนี้สรุปทั้งสองระบบ พร้อมระยะโครง อุปกรณ์ จุดยึด และข้อควรระวัง โดยอ้างอิงจากคู่มือการติดตั้งของ K.S. WOOD โดยตรง

สรุปวิธีติดตั้งแบบย่อ: งานติดตั้ง UHL-102 แนวตั้งแบบไม่สอดเหล็ก ใช้โครงเหล็กกล่อง 50×50 มม. หนา 2.3 มม. ระยะโครงไม่เกิน 1,000 มม. ส่วนแบบสอดเหล็ก ใช้เหล็กกล่อง 19×19 มม. หนา 1.2 มม. สอดภายในระแนง และวางโครงหลักห่างไม่เกิน 1,500 มม. ยึดด้วยเหล็กฉาก A35 ตามตำแหน่งที่กำหนด

ข้อมูลระแนงไม้เทียมที่ใช้ในคู่มือนี้

ดูรายละเอียด สี และราคาของ ระแนงไม้เทียม NewTechWood UHL-102 เพิ่มเติมได้ที่ K.S. WOOD

ข้อควรรู้: ตัวเลขในบทความนี้เป็นมาตรฐานสำหรับรุ่น UHL-102 ตามรูปแบบในคู่มือ ไม่ควรนำระยะเดียวกันไปใช้กับระแนงคนละหน้าตัดหรือคนละแบรนด์โดยไม่ได้ตรวจสอบคู่มือของผลิตภัณฑ์นั้นก่อน

เปรียบเทียบการติดตั้งแบบสอดเหล็กและไม่สอดเหล็ก

การเลือกระบบติดตั้งควรพิจารณาร่วมกับความสูง ขนาดพื้นที่ แรงลม ตำแหน่งอาคาร และแบบโครงสร้าง ไม่ควรเลือกจากความสะดวกหรือจำนวนอุปกรณ์เพียงอย่างเดียว

เครื่องมือและอุปกรณ์ที่ต้องเตรียม

• ระแนงไม้เทียม NewTechWood UHL-102
• เหล็กกล่องสีดำขนาด 50×50 มม. หนา 2.3 มม.
• เหล็กกล่องขนาด 19×19 มม. หนา 1.2 มม. สำหรับระบบสอดเหล็ก
• เหล็กฉากรหัส A35
• สกรูเกลียวปล่อยปลายสว่านรหัส A49 ความยาว 2 ซม.
• สกรูเกลียวปล่อยรหัส A11 ความยาว 5 ซม. สำหรับระบบไม่สอดเหล็ก
• สว่านและดอกเจาะที่เหมาะกับสกรู
• เครื่องตัดหรือเลื่อยวงเดือน
• ตลับเมตร
• ระดับน้ำหรือเลเซอร์วัดระดับ
• เอ็นตีแนวหรือชอล์กตีเส้น
• อุปกรณ์เชื่อมเหล็ก
• สีรองพื้นหรือสีป้องกันสนิมสำหรับแต้มบริเวณตัดและรอยเชื่อม
• ถุงมือ แว่นตานิรภัยและอุปกรณ์ป้องกันส่วนบุคคล

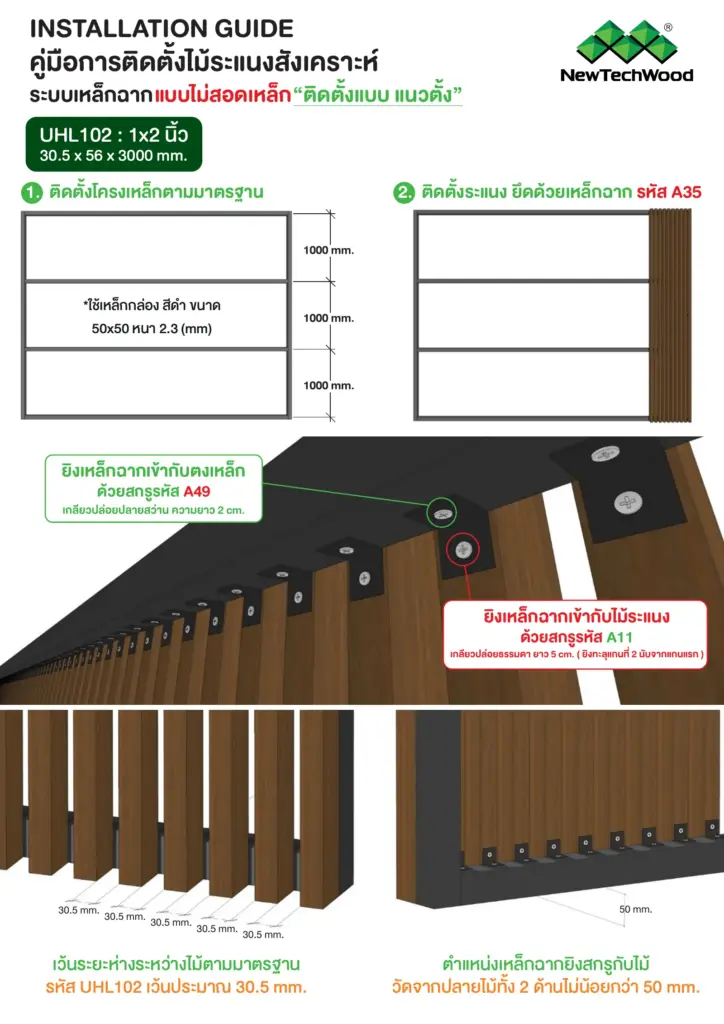

วิธีที่ 1: วิธีติดตั้งไม้ระแนงเทียมแบบไม่สอดเหล็ก

ระบบนี้ยึดระแนง UHL-102 เข้ากับโครงเหล็กผ่านเหล็กฉาก A35 โดยไม่มีเหล็กเสริมอยู่ภายในช่องระแนง จึงต้องกำหนดระยะโครงรองรับให้ถี่ตามคู่มือ

ขั้นตอนที่ 1 ตรวจสอบพื้นที่และกำหนดแนวติดตั้ง

ตรวจสอบว่าพื้น ผนัง หรือจุดรับโครงสร้างมีความแข็งแรง ไม่มีส่วนแตกร้าวหรือหลุดร่อน จากนั้นกำหนดแนวตั้งของระแนงและแนวนอนของโครงเหล็กให้ตั้งฉากกัน

หากระแนงติดตั้งในแนวตั้ง โครงรองรับควรวางในแนวนอน เพื่อให้มีจุดยึดระแนงตลอดความสูงอย่างสม่ำเสมอ

ขั้นตอนที่ 2 ติดตั้งโครงเหล็ก

ใช้เหล็กกล่องสีดำขนาด 50×50 มม. หนา 2.3 มม. ติดตั้งเป็นโครงรองรับ โดยงานระแนงแนวตั้งความสูง 3,000 มม. แบบไม่สอดเหล็ก ให้กำหนดระยะโครงแนวนอนไม่เกิน 1,000 มม.

โครงทุกแนวต้องได้ระดับ อยู่ในระนาบเดียวกัน และมีการป้องกันสนิมบริเวณรอยตัดและรอยเชื่อมก่อนเริ่มติดตั้งระแนง

ขั้นตอนที่ 3 วัดและตัดระแนง

วัดระยะจริงจากหน้างานก่อนตัดทุกครั้ง เพราะระดับพื้นและแนวคานอาจคลาดเคลื่อนกันได้เล็กน้อย ควรเรียงระแนงตามเฉดสีและลวดลายก่อนติดตั้ง เพื่อให้ภาพรวมของงานดูเป็นธรรมชาติ

ขั้นตอนที่ 4 ติดตั้งเหล็กฉาก A35 เข้ากับระแนง

ยึดเหล็กฉาก A35 เข้ากับระแนงด้วยสกรูรหัส A11 ความยาว 5 ซม. โดยยิงสกรูให้ผ่านแกนช่องที่สอง นับจากแกนแรกของหน้าตัดระแนงตามภาพในคู่มือ

ตำแหน่งเหล็กฉากบริเวณหัวและท้ายระแนงต้องวัดจากปลายไม้เข้ามาไม่น้อยกว่า 50 มม. เพื่อลดความเสี่ยงที่จุดยึดจะอยู่ใกล้ขอบมากเกินไป

ขั้นตอนที่ 5 ยึดระแนงเข้ากับโครงเหล็ก

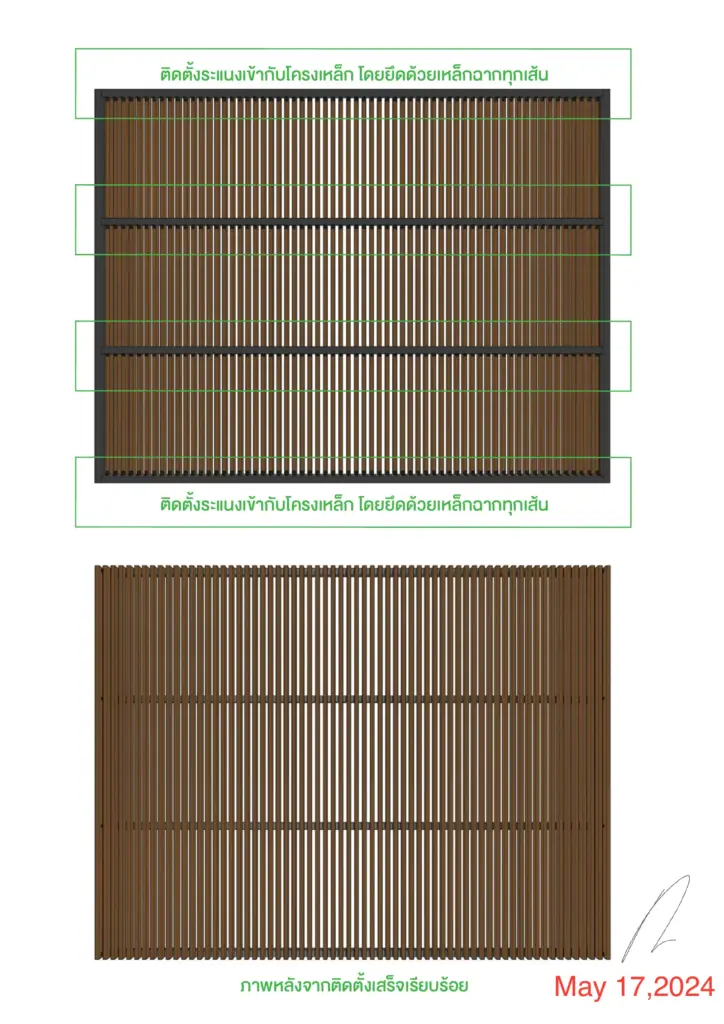

นำระแนงที่ติดเหล็กฉากแล้วเข้าตำแหน่ง ตรวจแนวดิ่งด้วยระดับน้ำหรือเลเซอร์ จากนั้นยึดเหล็กฉาก A35 เข้ากับตงเหล็กด้วยสกรู A49 แบบเกลียวปล่อยปลายสว่าน ความยาว 2 ซม.

ควรยึดระแนงกับโครงทุกแนวที่ระแนงตัดผ่านตามแบบติดตั้ง ไม่ควรเว้นจุดยึดเพื่อประหยัดอุปกรณ์ เพราะอาจทำให้ระแนงเคลื่อนตัวหรือเสียแนวได้

ขั้นตอนที่ 6 กำหนดช่องไฟ

สำหรับแบบติดตั้งแนวตั้ง UHL-102 ในคู่มือ กำหนดช่องว่างระหว่างระแนงประมาณ 30.5 มม. ควรทำตัว Spacer ขนาดคงที่สำหรับใช้วัดระหว่างติดตั้ง เพื่อให้ช่องไฟเสมอกันตลอดทั้งพื้นที่

ระยะ 30.5 มม. นี้เป็นระยะออกแบบของ UHL-102 ตามคู่มือ ไม่ใช่ระยะมาตรฐานสำหรับระแนงไม้เทียมทุกขนาด

ขั้นตอนที่ 7 ตรวจสอบงาน

ตรวจเช็กแนวตั้ง ช่องไฟ ระดับผิวหน้าและความแน่นของสกรูทุกช่วง ไม่ควรยิงสกรูแน่นเกินไปจนเหล็กฉากเสียรูปหรือกดผิวระแนงผิดรูป

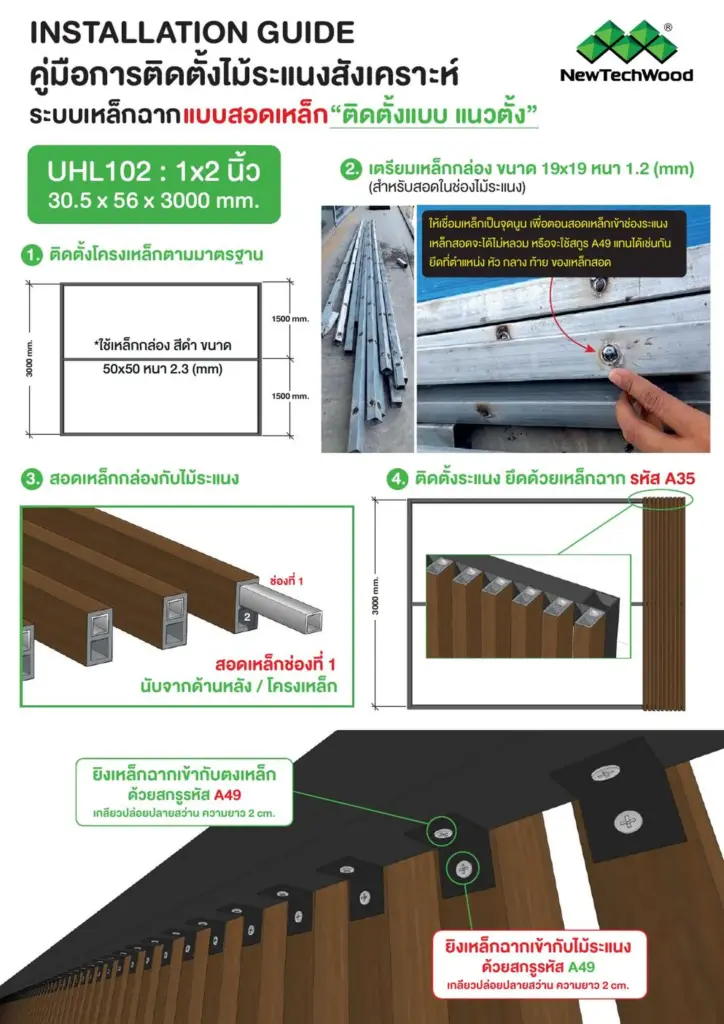

วิธีที่ 2: วิธีติดตั้งไม้ระแนงเทียมแบบสอดเหล็ก

ระบบนี้เสริมเหล็กกล่องไว้ภายในช่องของ UHL-102 ก่อนนำระแนงไปยึดกับโครงหลัก ช่วยเพิ่มความแข็งแรงของระแนงและทำให้กำหนดระยะโครงตามคู่มือได้แตกต่างจากระบบไม่สอดเหล็ก

ขั้นตอนที่ 1 ติดตั้งโครงเหล็กหลัก

ใช้เหล็กกล่องสีดำขนาด 50×50 มม. หนา 2.3 มม. สำหรับระแนงแนวตั้งความสูง 3,000 มม. แบบสอดเหล็ก คู่มือกำหนดโครงแนวนอนที่ระยะไม่เกิน 1,500 มม.

ตรวจแนว ระดับและระนาบของโครงให้เรียบร้อยก่อนติดตั้งวัสดุปิดผิว

ขั้นตอนที่ 2 เตรียมเหล็กสำหรับสอดภายในระแนง

ใช้เหล็กกล่องขนาด 19×19 มม. หนา 1.2 มม. สำหรับสอดในช่องระแนง โดยทำจุดนูนบนเหล็กบริเวณหัว กลางและท้าย เพื่อช่วยลดการขยับหรืออาการหลวมภายในช่อง

คู่มือระบุว่าสามารถใช้สกรู A49 ยึดแทนการทำจุดนูนได้ตามรายละเอียดระบบติดตั้ง

ขั้นตอนที่ 3 สอดเหล็กเข้าช่องระแนง

สอดเหล็กเข้าในช่องที่หนึ่ง โดยนับจากด้านหลังหรือด้านที่หันเข้าหาโครงเหล็ก ตรวจสอบว่าเหล็กสอดอยู่ในตำแหน่งที่กำหนดและไม่หลวมก่อนนำไปติดตั้ง

ขั้นตอนที่ 4 ติดตั้งเหล็กฉาก A35

ติดตั้งเหล็กฉาก A35 เข้ากับตำแหน่งเหล็กสอดด้วยสกรู A49 แบบเกลียวปล่อยปลายสว่าน ความยาว 2 ซม. ตำแหน่งเหล็กฉากบริเวณหัวและท้ายต้องอยู่ห่างจากปลายไม้ไม่น้อยกว่า 50 มม.

ขั้นตอนที่ 5 ยึดระแนงเข้ากับโครงหลัก

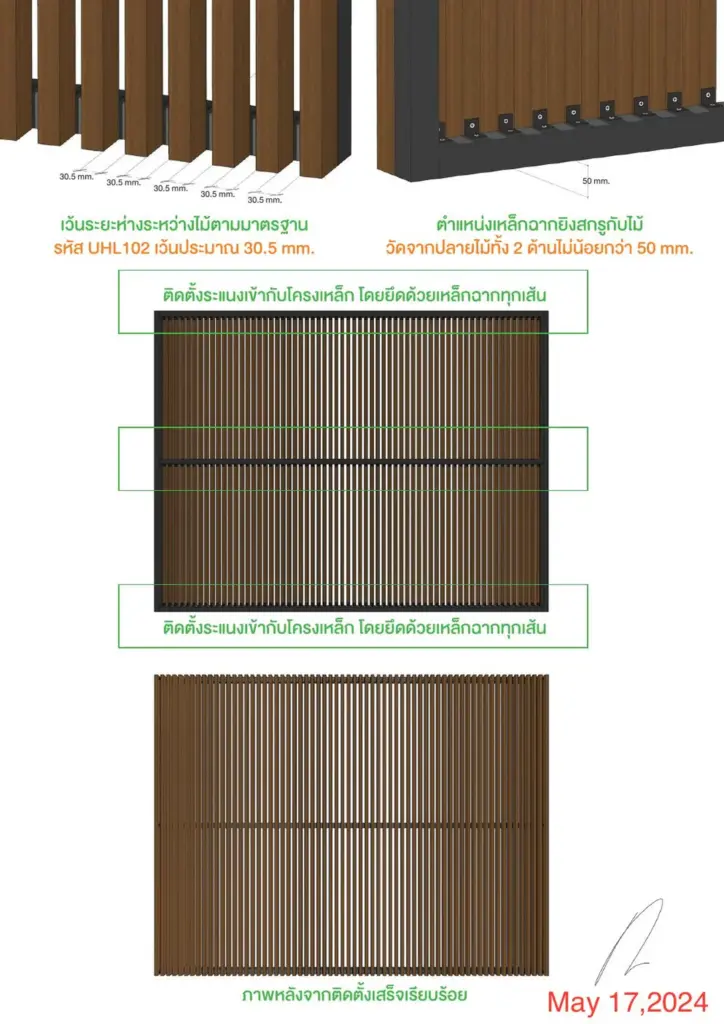

ตั้งระแนงให้ได้แนวดิ่ง ตรวจด้วยระดับน้ำหรือเลเซอร์ แล้วจึงยึดเหล็กฉาก A35 เข้ากับตงเหล็กด้วยสกรู A49 ความยาว 2 ซม.

ติดตั้งเหล็กฉากในทุกแนวโครงที่ตัดผ่านระแนงตามแบบ เพื่อให้น้ำหนักและแรงที่เกิดขึ้นถูกกระจายไปยังโครงสร้างอย่างสม่ำเสมอ

ขั้นตอนที่ 6 รักษาช่องไฟระหว่างระแนง

เว้นช่องไฟระหว่าง UHL-102 ประมาณ 30.5 มม. ตามคู่มือ ใช้ Spacer ขนาดเดียวกันตลอดพื้นที่ และตรวจแนวซ้ำทุก 4–5 เส้น เพื่อป้องกันความคลาดเคลื่อนสะสม

ขั้นตอนที่ 7 ตรวจสอบและเก็บงาน

ตรวจสกรูทุกตำแหน่ง แต้มสีป้องกันสนิมบริเวณโลหะที่เกิดรอยตัดหรือรอยเชื่อม และติดตั้งตัวปิดหัว-ท้ายตามรูปแบบงาน เพื่อป้องกันสิ่งสกปรกเข้าสู่ช่องภายในและช่วยให้งานเรียบร้อยขึ้น

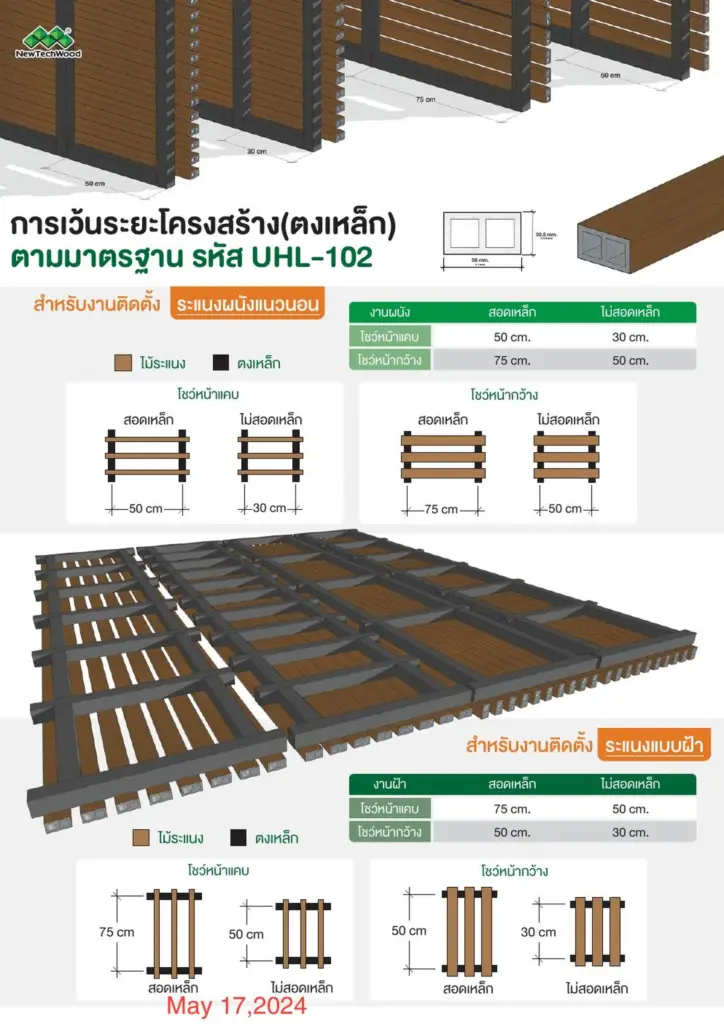

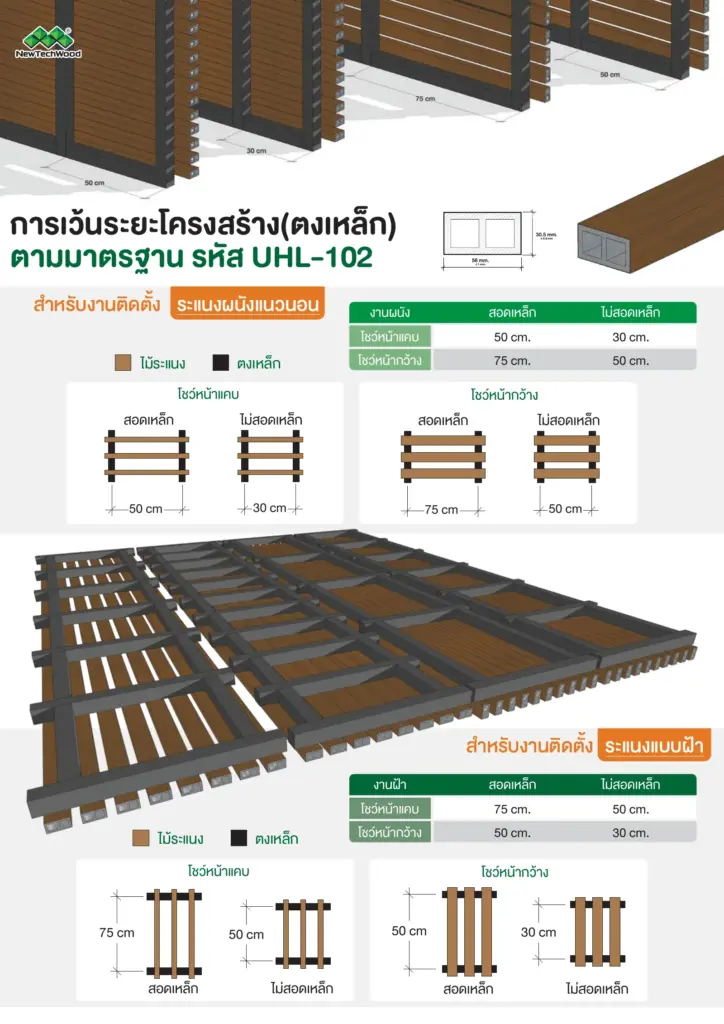

ตารางระยะตงสำหรับ UHL-102 แนวนอนและงานฝ้า

หน้าตัด UHL-102 สามารถเลือกโชว์ด้านแคบ 30.5 มม. หรือด้านกว้าง 56 มม. ระยะตงจะแตกต่างกันตามตำแหน่งติดตั้งและการสอดเหล็ก

งานผนังติดตั้งระแนงแนวนอน

งานติดตั้งระแนงแบบฝ้า

ตารางนี้แสดงให้เห็นว่า “ระยะตงไม้ระแนงเทียม” ไม่ควรกำหนดจากตัวเลขทั่วไปเพียงค่าเดียว แต่ต้องพิจารณาทั้งทิศทางติดตั้ง ด้านหน้าตัดที่ต้องการโชว์ ตำแหน่งผนังหรือฝ้า และการมีเหล็กเสริมภายใน

วิธีคำนวณจำนวนระแนงเบื้องต้น

สามารถประมาณจำนวนระแนงได้จากสูตร:

จำนวนระแนง ≈ ความกว้างพื้นที่ ÷ (ความกว้างด้านที่โชว์ + ช่องไฟ)

ตัวอย่าง พื้นที่กว้าง 3,000 มม. ใช้ UHL-102 โชว์หน้าแคบ 30.5 มม. และเว้นช่องไฟ 30.5 มม.

3,000 ÷ (30.5 + 30.5) = 49.18

จึงควรเตรียมอย่างน้อยประมาณ 50 เส้น ก่อนบวกเผื่อการตัด เศษเสียและรูปแบบการจบขอบตามแบบจริง

ตัวเลขนี้เป็นเพียงการประมาณเบื้องต้น ควรถอดปริมาณจากแบบและตรวจวัดหน้างานอีกครั้งก่อนสั่งซื้อ

7 ข้อผิดพลาดที่พบบ่อยในการติดตั้งระแนงไม้เทียม

1. ใช้ระยะโครงเดียวกับระแนงทุกขนาด

ระแนงแต่ละหน้าตัดมีความแข็งแรงและระบบยึดต่างกัน การใช้ระยะโครงจากสินค้าคนละรุ่นอาจทำให้วัสดุแอ่นหรือเคลื่อนตัวได้

2. ใช้กาวตะปูแทนจุดยึดเชิงกลในงานภายนอก

ระแนงแผงภายในบางประเภทอาจใช้กาวติดผนังได้ แต่ระแนงเส้นภายนอกบนโครงเหล็กต้องยึดด้วยระบบสกรูและอุปกรณ์ตามแบบ ไม่ควรนำวิธีติดตั้งของวัสดุภายในมาใช้แทนกัน

3. โครงเหล็กไม่ได้ระดับ

ความคลาดเคลื่อนเพียงเล็กน้อยของโครงจะสะสมจนเห็นได้ชัดเมื่อระแนงติดตั้งต่อเนื่องหลายสิบเส้น ควรตรวจโครงให้เรียบร้อยก่อนเริ่มปิดผิว

4. ยึดเหล็กฉากใกล้ปลายไม้เกินไป

สำหรับ UHL-102 ตำแหน่งยึดบริเวณหัวและท้ายต้องวัดจากปลายไม้เข้ามาไม่น้อยกว่า 50 มม. ตามคู่มือ

5. เว้นจุดยึดบางตำแหน่ง

ไม้ระแนงควรถูกยึดกับโครงทุกแนวตามแบบ การลดจำนวนเหล็กฉากหรือสกรูอาจกระทบต่อความแข็งแรงและความตรงของงาน

6. ไม่ป้องกันสนิมบริเวณรอยตัดและรอยเชื่อม

แม้เหล็กจะผ่านการเคลือบหรือทาสีมาแล้ว แต่ผิวป้องกันสามารถเสียหายระหว่างตัดและเชื่อมได้ จึงควรซ่อมผิวป้องกันสนิมก่อนปิดทับด้วยระแนง

7. ไม่แยกระยะช่องไฟออกจากระยะรองรับโครง

ช่องไฟระหว่างระแนง ระยะตง และตำแหน่งเหล็กฉากเป็นคนละค่า ไม่ควรนำตัวเลขหนึ่งไปใช้แทนอีกตัวเลขหนึ่ง

ติดตั้งไม้ระแนงเทียมด้วยตัวเองได้ไหม

งานขนาดเล็กในระดับที่เข้าถึงได้ง่ายสามารถทำเองได้ หากผู้ติดตั้งมีเครื่องมือและทักษะงานเหล็กที่เหมาะสม แต่ควรใช้ทีมช่างหรือผู้เชี่ยวชาญในกรณีต่อไปนี้

• งานฟาซาดหรือระแนงบนอาคารสูง
• งานฝ้าเหนือศีรษะ
• งานที่มีพื้นที่ขนาดใหญ่
• งานระแนงบังแดดหรือบังตาที่รับแรงลมโดยตรง
• งานที่ต้องเชื่อมต่อกับโครงสร้างอาคาร
• งานที่ต้องคำนวณแรงลมหรือน้ำหนักโครงสร้าง

คู่มือการติดตั้งผลิตภัณฑ์ใช้สำหรับกำหนดวิธีประกอบและระยะรองรับของวัสดุ แต่ไม่สามารถใช้แทนการคำนวณโครงสร้างอาคารโดยวิศวกรได้

ดาวน์โหลดคู่มือการติดตั้ง K.S. WOOD

• ดาวน์โหลดคู่มือติดตั้ง UHL-102 แบบไม่สอดเหล็ก
• ดาวน์โหลดคู่มือติดตั้ง UHL-102 แบบสอดเหล็ก

ควรตรวจสอบรุ่นสินค้า หน้าตัด ทิศทางติดตั้ง และคู่มือฉบับล่าสุดก่อนเริ่มงานทุกครั้ง หากรายละเอียดแบบก่อสร้างแตกต่างจากตัวอย่างในคู่มือ ควรส่งแบบให้ผู้เชี่ยวชาญตรวจสอบก่อนผลิตโครงสร้าง

คำถามที่พบบ่อยเกี่ยวกับวิธีติดตั้งไม้ระแนงเทียม

ระยะโครงเหล็กสำหรับติดตั้งไม้ระแนงเทียมควรเท่าไร

ขึ้นอยู่กับรุ่น ทิศทางติดตั้ง ด้านหน้าตัดที่โชว์และการสอดเหล็ก สำหรับ UHL-102 แนวตั้งสูง 3 เมตร แบบไม่สอดเหล็กใช้ระยะไม่เกิน 1 เมตร ส่วนแบบสอดเหล็กใช้ระยะไม่เกิน 1.5 เมตรตามคู่มือ K.S. WOOD

ไม้ระแนง UHL-102 จำเป็นต้องสอดเหล็กทุกงานหรือไม่

ไม่จำเป็นทุกงาน เพราะมีคู่มือรองรับทั้งแบบสอดเหล็กและไม่สอดเหล็ก แต่ทั้งสองระบบใช้ระยะโครงและวิธียึดต่างกัน จึงต้องเลือกระบบตั้งแต่ขั้นตอนออกแบบโครงสร้าง

ต้องเว้นช่องไฟระหว่างระแนงเท่าไร

แบบติดตั้ง UHL-102 แนวตั้งในคู่มือกำหนดช่องไฟประมาณ 30.5 มม. แต่สามารถปรับรูปแบบเพื่อการบังตาหรือการออกแบบได้เมื่อผ่านการตรวจสอบด้านโครงสร้างและจุดยึดแล้ว

โครงเหล็กควรวางทิศทางใด

โครงรองรับควรวางตั้งฉากกับทิศทางของระแนง หากติดตั้งระแนงแนวตั้งให้วางตงแนวนอน หากติดตั้งระแนงแนวนอนให้วางตงแนวตั้ง

ติดตั้งระแนงภายนอกด้วยกาวตะปูอย่างเดียวได้หรือไม่

ไม่แนะนำให้ใช้กาวเป็นจุดยึดหลักสำหรับระแนงเส้นภายนอกบนโครงเหล็ก ควรใช้เหล็กฉาก สกรูหรืออุปกรณ์ยึดตามคู่มือของผลิตภัณฑ์ เพราะงานภายนอกต้องรับทั้งน้ำหนักวัสดุ แรงลมและการเปลี่ยนแปลงของอุณหภูมิ

สกรู A11 และ A49 ใช้ต่างกันอย่างไร

ในระบบ UHL-102 แบบไม่สอดเหล็ก คู่มือใช้ A11 ความยาว 5 ซม. สำหรับยึดเหล็กฉากเข้ากับเนื้อระแนง และใช้ A49 ความยาว 2 ซม. สำหรับยึดเหล็กฉากเข้ากับตงเหล็ก ส่วนระบบสอดเหล็กใช้ A49 ยึดกับเหล็กเสริมภายในและโครงหลัก

ระยะ 50 มม. หมายถึงช่องว่างปลายไม้หรือไม่

ไม่ใช่ ระยะ 50 มม. ในคู่มือส่วนนี้หมายถึงตำแหน่งเหล็กฉากบริเวณหัวและท้าย ซึ่งต้องวัดจากปลายระแนงเข้ามาไม่น้อยกว่า 50 มม.

UHL-102 สามารถติดตั้งเป็นฝ้าได้หรือไม่

สามารถใช้กับงานฝ้าได้ แต่ระยะตงจะแตกต่างกันตามด้านหน้าตัดที่โชว์และการสอดเหล็ก งานฝ้าเหนือศีรษะควรให้ผู้เชี่ยวชาญตรวจสอบโครงสร้างและจุดยึดก่อนติดตั้ง
